Data terminal (เครื่องบันทึกการซื้ออาหาร) |
Data terminal |
เครื่องบันทึกการซื้ออาหาร
Canteen Management System เป็นระบบที่ใช้ในโรงอาหาร เพื่อลดปัญหาการทุจริต ลด ความยุ่งยาก ในการคิดเงิน ลดการใช้คูปอง (ที่แจกตอนสิ้นเดือน)โดยใช้บัตรประจำตัว พนักงาน ในการซื้ออาหารแทนทั้ง Barcode และContactless Smart Card ควบคู่กับโปรแกรม Canteen ซึ่งสามารถคำ-นวณออกรายงานต่างๆ รวมทั้งส่งยอดเข้า โปรแกรม Payroll ได้อีกด้วย
|
คุณสมบัติเด่นของเครื่อง TAFF Data Terminal
|
บริษัท มาสเตอร์เทค อินเตอร์เนชั่นแนล จำกัด ได้คิดค้นและพัฒนาเครื่องมือที่ช่วยเหลืองานบุคคลหลายอย่างด้วยกัน เช่น เครื่องบันทึกเวลา โปรแกรมบันทึกเวลา โปรแกรมจ่ายเงินเดือนพนักงาน ในส่วนของสวัสดิการด้านอาหารที่ให้แก่ พนักงานจากเดิมที่เคยแจกเป็นคูปองนั้น ประสบปัญหาหลายอย่าง บริษัทฯ จึงพัฒนาเครื่องบันทึกการซื้ออาหาร และโปรแกรมสวัสดิการอาหาร ซึ่งช่วยให้ฝ่ายบุคคลทำงาน ได้เต็มที่รวดเร็ว และได้รับประโยชน์หลายประการ คือ
ประหยัดเวลา และค่าใช้จ่ายในการรวบรวม และสรุปผลข้อมูล
• ข้อมูลถูกต้อง และแม่นยำ
• ลดค่าใช้จ่ายที่เกิดจากการเหมาจ่ายเป็นรายหัว
• ลดค่าใช้จ่ายในการพิมพ์คูปองแต่ละปี
• บุคคลากรทำงานได้เต็มประสิทธิภาพ
• ลดการทุจริตจากพนักงาน และผู้ขาย |
| Reader Unit (DT-C01BM/DT-C01CL): |
รับบัตรได้ทั้ง บัตร Barcode, บัตร Magnetic (DT-C01BM) และรับบัตร Contactless Smart Card (DT-C01CL)
• ส่ง Transaction ที่เกิดขึ้นไปเก็บยัง Computer Server
• มีปุ่มกดราคาที่ตัวเครื่อง และสามารถกำหนดราคาได้จากโปรแกรม
• แสดงผลทางหน้าจอ เมื่อเกิดความผิดพลาด หรือเครื่องทำงานสมบูรณ์
• สามารถตรวจสอบยอดคงเหลือของบัตรได |
Main Unit (MU-63ACC-LAN) :
• เป็นตัวแปลงสัญญาณ จาก RS485 ให้เป็น LAN เพื่อไปยัง Computer Gateway
• มีแบตเตอรี่สำรองไฟ ( 7.5 AH) กรณีไฟดับได้นาน 5 ชั่วโมง โดยไม่ต้องมี UPS |
Display :
• แสดงผลจำนวน 4 หลัก (ขนาด 7 x 2.5 cm)
• แสดงผลด้วยแสงสีแดงทำให้เห็นได้ในระยะไกล
• แสดงผลทั้งสองด้าน สามารถมองเห็นได้ทั้งผู้ซื้อและผู้ขาย |

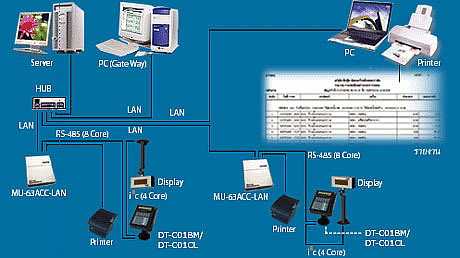

| รูปแบบการเชื่อมต่อของเครื่อง TAFF ตามมาตรฐาน RS-485 (แบบที่ 1) |
|
ระบบพื้นฐาน ประกอบด้วย
1. Main Unit MU--63ACC-LAN
2. Reader Unit DT-C01BM/DT-C01CL
3. เครื่องคอมพิวเตอร์
4. ระบบเครือข่าย LAN TCP/IP
5. Hub
6. สาย UTP
7. โปรแกรมประมวลผล |
ระบบโรงงาน
Hardware ประกอบด้วย
• เครื่องควบคุม (Main Unit) ทำหน้าที่เป็นตัวแปลงสัญญาณจากสาย UTP (Unshielded Twisted Pair) เป็นสายสัญญาณ RS-485 มีแบตเตอรี่สำรองไฟฟ้า ในกรณีไฟฟ้าดับได้นาน 5 ชั่วโมง การติดตั้ง สามารถติดตั้งได้ทั้งบนฝ้าเพดาน และแขวนข้างฝาผนัง |
เครื่องบันทึกการซื้ออาหาร (Card Reader Unit) ทำหน้าที่ดังนี้
- ส่งข้อมูลหรือ Transaction ที่เกิดขึ้นจริง ไปยัง Server
- เก็บราคาของปุ่มคีย์ด่วน ว่ามีรายละเอียดแต่ละปุ่มเป็นราคาเท่าใด
- แสดงผลทางหน้าจอ ว่ามีข้อผิดพลาด หรือเครื่องทำงานในสภาวะปกติ
- สามารถตรวจสอบยอดเงินคงเหลือ (Debit) หรือวงเงินที่เหลืออยู่ (Credit) ได้ ใน |
| การติดตั้ง ทำการเดินสายสัญญาณ RS-485 จากเครื่องควบคุม Main Unit มายังเครื่อง บันทึกการซื้ออาหารซึ่งเครื่องควบคุมจะเป็นตัว แปลงสัญญาณ |
| จอแสดงผลขนาดใหญ่ (Display) ทำหน้าที่แสดงผลข้อมูล ทั้งทางด้านผู้ซื้ออาหาร และผู้ขายอาหาร ด้วยตัวเลขและตัวอักษรที่ใหญ่ สามารถมองเห็นได้ในระยะไกล |
การติดตั้ง สามารถติดตั้งไว้ข้างเครื่องบันทึกการซื้ออาหาร หรือแขวนไว้บนเพดาน และเดินสายสัญญาณ RS-485 มาที่เครื่องบันทึกการซื้ออาหาร จอแสดงผลจะใช้ไฟจากเครื่องควบคุมด้วยเช่นกัน |
|
บัตร ประกอบด้วย บัตร 2 ชนิด
• Contactless Smart Card สามารถเก็บข้อมูล Transaction ที่เกิดขึ้นจริง ไว้ในบัตร แบ่งได้เป็น 2 แบบคือ - บัตรสำเร็จรูป Contactless Smart Card เป็นบัตรที่พิมพ์ชื่อ - นามสกุล ข้อมูลต่าง ๆ รวมทั้งรูปภาพลงในบัตร - พวงกุญแจ Contactless Smart Card เป็นพวงกุญแจซึ่งข้างในบรรจุชิป สะดวกในการพกพา
• บัตรบาร์โค้ด เป็นบัตรพนักงานที่มีบาร์โค้ดพิมพ์ไว้ที่บัตร สามารถพิมพ์ บาร์โค้ดได้ทั้งด้านหน้าและด้านหลังบัตร |
Software เป็นโปรแกรมบริหารข้อมูล และควบคุมเครื่องบันทึกการซื้ออาหาร แต่ละเครื่อง ซึ่งมีหน้าที่ดังนี้
• ควบคุมและส่งข้อมูลไปยังเครื่องบันทึกการซื้ออาหาร, รหัสเครื่องบันทึกการซื้อ อาหาร และยังสามารถตรวจสอบข้อมูลที่อยู่ในเครื่องบันทึกอาหารแต่ละเครื่อง เช่น ปุ่มราคา, สิทธิการใช้เครื่องด้วยบัตรแต่ละบัตร, รหัสลูกค้า, วันที่-เวลา เก็บข้อมูลต่างๆ เช่น สถานที่ตั้ง ร้านค้า เครื่องบันทึกการซื้ออาหาร ประเภทสมาชิก รายละเอียดสมาชิก รายละเอียดพนักงาน ผู้ใช้โปรแกรมและประวัติ การใช้โปรแกรม
• อายัดบัตร นำบัตรกลับมาใช้ และยกเลิกบัตร ตรวจสอบ และแก้ไข Transaction ที่มีปัญหา
• ออกรายงานแจกแจงข้อมูลต่าง ๆ หรือสรุปข้อมูล ตามรหัสบัตร , ตามพนักงาน , ตามวัน , ตามเครื่อง , ตามร้านค้า หรือตามประเภทสมาชิก
• ออกรายงานแสดงการทำงานของโปรแกรม ตามผู้ใช้ หรือ ตามวัน
• สามารถเก็บข้อมูลในฐานข้อมูล Oracle หรือ Interbase บน Windows NT หรือ Linux
• การทำงานแบบ Client / Server |
การทำงานทั่วไป
• ติดตั้งเครื่องบันทึกการซื้ออาหารตามร้านค้า ที่ต้องการให้มีการซื้ออาหารด้วยระบบ Canteen และต้องกำหนดรหัสเครื่องไม่ให้ซ้ำกัน เมื่อติดตั้งเสร็จทดสอบระบบด้วยโปรแกรม Canteen
• ติดตั้งโปรแกรมตามเครื่องคอมพิวเตอร์ตามหน่วยงานที่เกี่ยวข้อง
• บันทึกข้อมูลเบื้องต้นเข้าฐานข้อมูล เช่น สถานที่ตั้ง ร้านค้า เครื่องบันทึกการ ซื้ออาหาร ประเภทสมาชิก รายละเอียดสมาชิกรายละเอียดพนักงาน ผู้ใช้โปรแกรม
• เพิ่มสมาชิกผู้ถือบัตรเข้าระบบฐานข้อมูล
• ให้สมาชิกทดสอบการใช้เครื่องบันทึกการซื้ออาหาร
• ออกรายงานต่าง ๆ ตามที่ต้องการด้วยโปรแกรม Canteen |
| |
| Specifications |
|
|
MU-63ACC-LAN : |
| |
Main Battery 12V7.5 AH heavy duty sealed lead acid 5 hours with one reader unit connected |
| |
Reader Unit 1 reader unit per one main unit |
| |
Interface RJ45 10 base-t Ethernet |
| |
Voltage - 220V 50/60 Hz
- (110V 50/60 Hz optional) |
| |
Dimensions 240W x 270D x 66H mm |
| |
Weight 6.6 kgs (Battery included) |
Main Unit MU-63ACC |
|
|
|
|
MU-F02 : |
| |
Main Battery 1 reader unit per one main unit |
| |
Interface RJ45 10 base-t Ethernet |
| |
Voltage 220V 50/60 Hz (110V 50/60 Hz optional) |
| |
Sensitivity -158 dbm |
| |
Dimensions 180W x 180D x 50H mm |
| |
Weight 1 kg |
|
|
|
|
|
|
Operations : |
| |
ID Length 3 to 15 digits |
| |
Auto off 30 minutes after last operation |
| |
Auto on By press any key or present a card or activate the software control |
Reader Unit CRU-43BM-FO |
|
|
|
|
|
Features : |
| |
Memory 32 KB SRAM |
| |
Memory 40,000 records |
| |
Display LCD 2 Lines x 16 characters with backlight |
| |
Clock 4 digits LED external display |
Reader Unit CRU-43BM |
|
Weight 200 g. |
| |
|
Indicators light(Status LEDs) , Sound (Buzzer) , Voice (Optional) |
| |
|
Keypad 4x4 membrane, 2x5 keypad |
|
|
Interface 4 wires RS-485 speed 9,600 bps |
| |
Card Reader Barcode Code39 infared or magnetic strip track I or II or III for DT-C01BMMifare contactless smart card reader for DT-C01CL |
| |
Dimensions 158Wx188Dx57H mm |
| |
Weight 0.5 kg |
Reader Unit CRU-43CL |
|
|
|
Display (แบบตั้งพื้น)/ Display(แบบตั้งแขวน)/ Printer |
* * Specifications subject to change without notice * * |
| |
|
|
|
|
